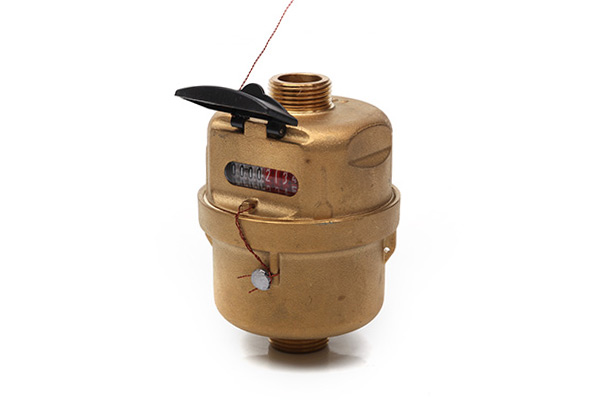

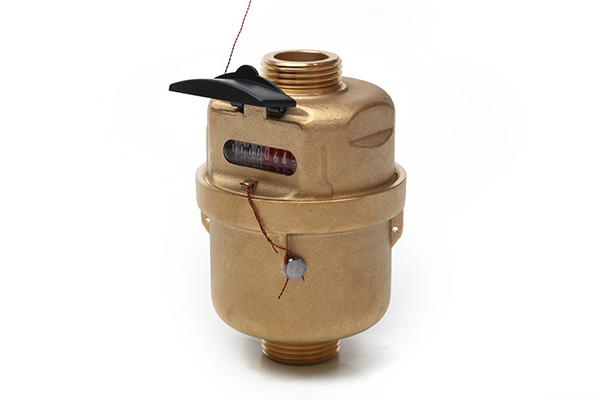

容积式水表(铜壳)

一、产品概述

　　本款立式容积式水表采用黄铜材质表壳，是一种安装在封闭管道中的定量排放式水表，也可称为立式旋转活塞式水表，其组成结构包括被逐步充满和排放流体的已知容积的容室和依靠流体驱动的机构两个部分，主要用于纯净水等对计量精度要求较高且水质较好的流量计量工作。

二、工作原理

　　在水压的作用下，水从下部进水口进入到立式容积式水表的测量室内，推动旋转活塞环绕测量室的中心轴作旋转运动，同时水从活塞内空处及活塞与测量室壁面所形成的空处流向上部出水口排出，在活塞旋转的同时，由转动轴和拨叉与计数机构相连接，所以只要记下活塞旋转的次数，就可计算出流过水表的水流量体积。

三、功能特点

　　1. 采用活塞旋转的原理；

　　2. 各项技术指标符合ISO4064标准，计量精度高；

　　3. 计数器与水隔开，数字清晰，读数方便；

　　4. 性能稳定可靠，采用优质材料；

　　5. 适用于水质较好的各种管路；

　　6. 进水口(立式)或出水口(水平)装有止回阀，可防止倒流；

　　7. 用于≤50℃的冷水；

　　8. 水压≤1MPa 或1.6MPa (即10bar 或16bar)；

　　9. 可根据用户要求增加远传脉冲输出功能。

四、流量参数

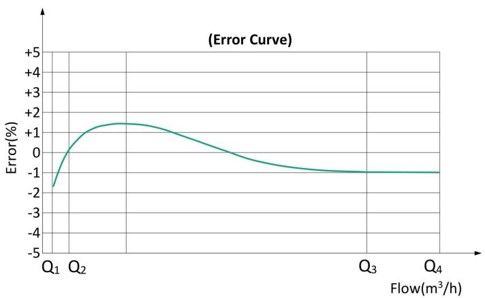

五、最大允许误差

　?、?低区 (Q1≤Q＜Q2) 最大允许误差为±5%

　?、?高区 (Q2≤Q≤Q4) 最大允许误差为±2%

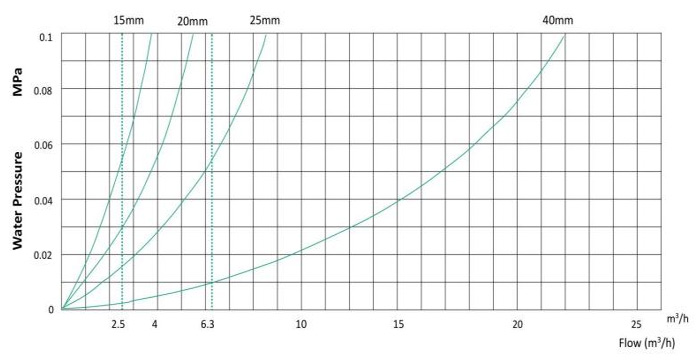

六、压力损失曲线

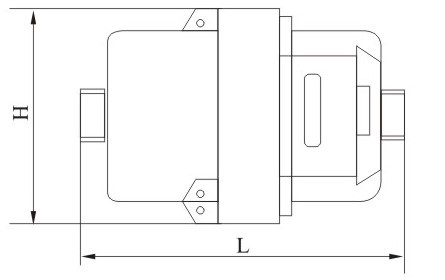

七、规格尺寸
