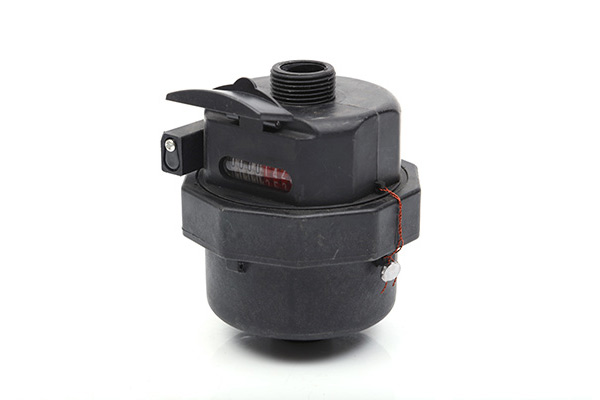

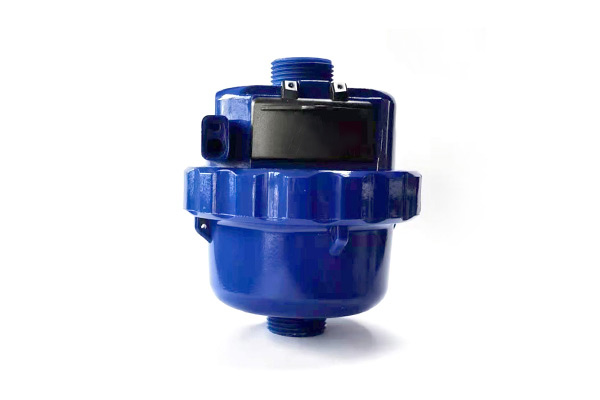

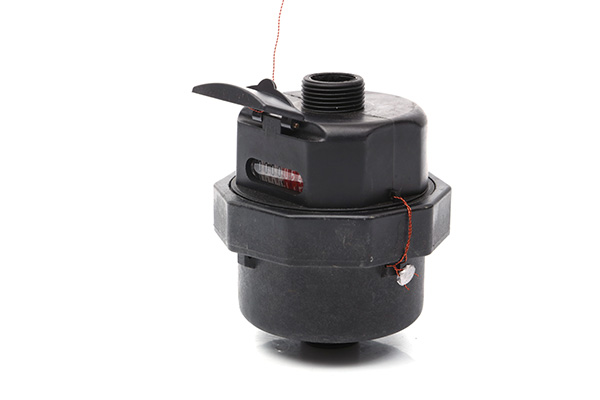

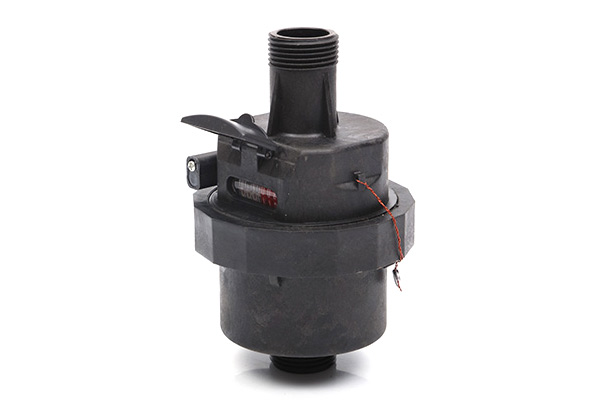

容积式水表(尼龙塑壳)
精度级别：2级
机芯方式：容积式
基表材质：铜
测量范围：R200\160
安装环境：B级
脉冲输出：选配
品牌名称：灵波、国信
产品产地：浙江宁波
生产厂家：宁波国信仪表科技有限公司
询价热线：+8613355900125
产品详情
视频实拍
容积式水表(尼龙塑壳)视频实拍

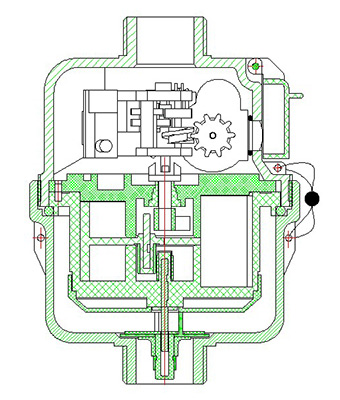

结构原理
本款容积式水表采用尼龙塑料材质，是一种安装在封闭管道中，由一些被逐步充满和排放流体的已知容积的容室和凭借流体驱动的机构组成的一种水表。
水表内部的活塞在流体差压作用下使活塞产生转动力矩，随着活塞的转动，流体从流入口流向流出口，这时活塞作偏心旋转运动。运动过程中，活塞和计量杯之间形成一定容积的空间，使水流充满这一空间，且随着活塞的转动，把流体送向流出口，测量活塞的旋转次数，求出由该空间给出的体积量，从而求出流过的水流的体积 。

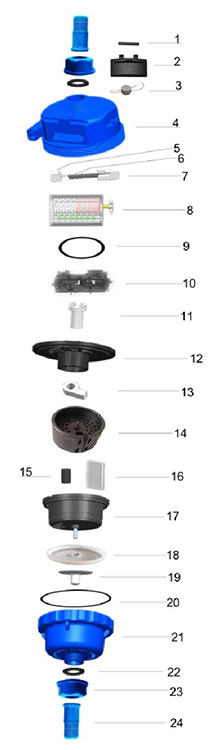

结构拆分
 | LXH-15A/20A | |||
| 序号 | 名称 | 数量 | 材料 | |
| 1 | 销钉 | 1 | 1Cr18Ni9 | |
| 2 | 小表盖 | 1 | ABS | |
| 3 | 铅封/铅封丝 | 1 | pb/1Cr18Ni9 | |
| 4 | 上壳体 | 1 | PA66 | |
| 5 | 夹紧架滑块 | 1 | POM | |
| 6 | 弹簧 | 1 | 1Cr18Ni9 | |
| 7 | 夹紧架 | 1 | POM | |
| 8 | 计数机构 | 1 | 组件 | |
| 9 | 0型圈2 | 1 | 丁腈橡胶 | |
| 10 | 减速机构 | 1 | 组件 | |
| 11 | 传动轴 | 1 | POM | |
| 12 | 盖板 | 1 | 苯墨合金H88 | |
| 13 | 拔叉杆 | 1 | POM | |
| 14 | 活塞 | 1 | 苯墨合金H88 | |
| 15 | 计量室转套 | 1 | PA66 | |
| 16 | 计量室插片 | 1 | POM | |
| 17 | 计量室 | 1 | 苯墨合金H88 | |
| 18 | 滤水网 | 1 | ABS | |
| 19 | 止回阀 | 1 | 组件 | |
| 20 | 0型圈3 | 1 | 丁腈橡胶 | |
| 21 | 下壳体 | 1 | PA66 | |
| 22 | 接管密封垫 | 2 | 丁腈橡胶 | |
| 23 | 接管 | 2 | PA66 | |
| 24 | 接管螺母 | 2 | PA66 | |
